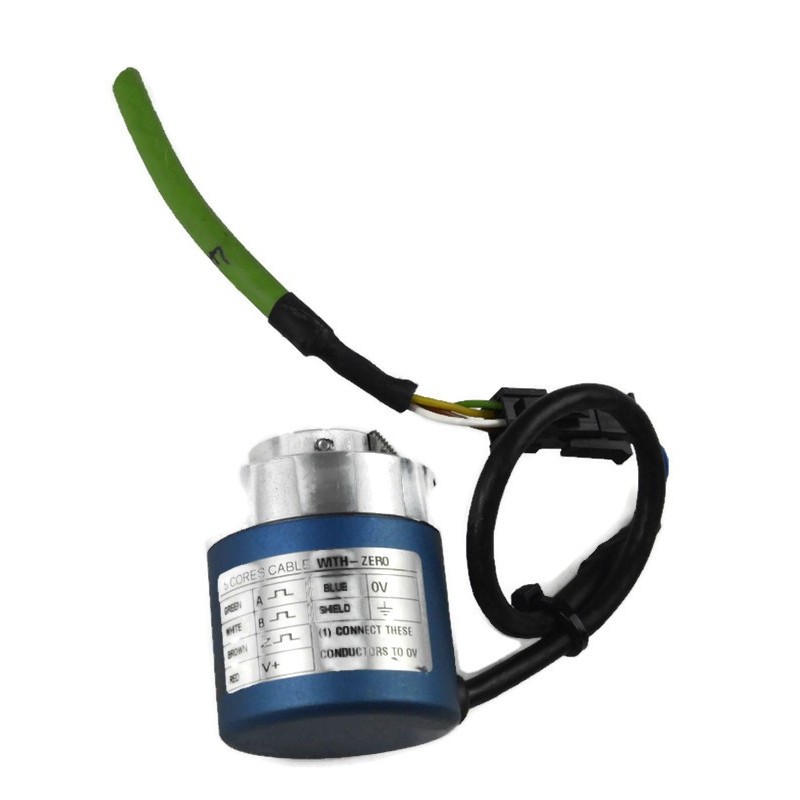

ENKODER OPTYCZNY EN38SC

ENKODER OPTYCZNY EN38SC

• Mały, kompaktowy enkoder optyczny, idealny do montażu w miejscach o ograniczonej przestrzeni.
• Pomiar obrotów w dwóch kierunkach z impulsem zerowym / referencyjnym
• Kołnierz i korpus aluminiowy zapewniający wysoką trwałość.
• Uszczelnione wyprowadzenie kabla – dostępne w wersji promieniowej lub osiowej.
• Niski profil obudowy.
• Przeznaczony do sprzężenia zwrotnego z silnika oraz aplikacji automatyki przemysłowej.

Specyfikacja:

• Typ wyjścia: Push-Pull / Line Driver
• Zasilanie: 5 ÷ 28 V DC ± 10 % Typ kabla: 5-żyłowy, ekranowany
• Zakres impulsów na obrót (PPR): 5 ÷ 3600 imp./obr.
• Maksymalna prędkość obrotowa:
  • ciągła: 6 000 obr./min
  • chwilowa: 8 000 obr./min
• Maksymalna częstotliwość sygnału: 120 kHz
• Zabezpieczenia elektryczne:
• • przed odwróceniem polaryzacji zasilania
  • przed zwarciem na wyjściach
• Element optyczny: emiter podczerwieni z fotodiodami odbiorczymi

• Maksymalne obciążenie ośki:
  • promieniowe: 30 N
  • osiowe: 30 N
• Średnice ośki: Ø5 H7 / Ø6 H7 / Ø8 H7
• Głębokość otworu montażowego: 15 mm
• Moment obrotowy: ≤ 1 N·cm
• Stopień ochrony (EN 60529): IP 64
• Temperatura pracy: 0 °C ÷ 70 °C
