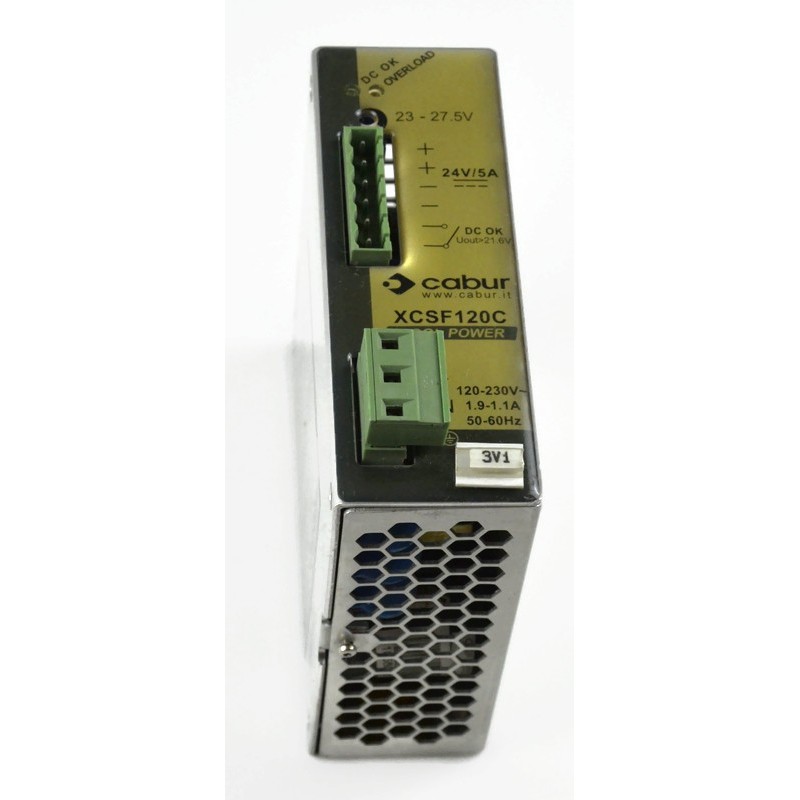

Zasilacz Impulsowy Cabur XCSF120C Cool Power

Zasilacz Cabur XCSF120C Cool Power

Dane wejściowe (AC/DC)

• Napięcie zasilania: AC 120–230 V (zakres 90–264 VAC), częstotliwość 47–63 Hz
• Akceptuje również DC 100–345 V (wymaga deratingu przy DC)
• Pobór prądu: ~1.9 A przy 120 VAC / 1.1 A przy 230 VAC
• Wysoki prąd rozruchowy: 20 A (peak)
• Współczynnik mocy: >0.65

 Dane wyjściowe (DC)

• Napięcie wyjściowe: 24 Vdc ±1% (regulacja 23–27.5 Vdc)
• Prąd ciągły: 5 A (do +45 °C)
• Ograniczenie przeciążenia: 8 A powyżej 30 s
• Prąd w zwarciu: do 15 A przez 50 ms
• Fala wyjściowa (ripple): ~30 mVpp
• Czas podtrzymania: 17 ms (120 VAC) / 72 ms (230 VAC)

Ochrona i sygnalizacja

• Wewnętrzny bezpiecznik: T 3.15 A, zalecany zewnętrzny bezpiecznik: C‑4 A lub T‑4 A
• Diody LED: „DC OK” i „Alarm”
• Alarm: styk bezpotencjałowy max 1 A
• Możliwość połączenia równoległego i redundantnego (przez diody ORing)

Wydajność i środowisko pracy

• Sprawność: ok. 86% (przy 120 VAC) / 90% (przy 230 VAC)
• Straty mocy: 19 W (120 VAC) / 13 W (230 VAC)
• Temperatura pracy: –20…+60 °C (derating: –1.9 W/°C powyżej +45 °C)

Izolacje i zgodności

• Izolacja:
  • Input–Output: 3 kV AC / 60 s
  • Input–Ground: 1.5 kV AC / 60 s
  • Output–Ground: 0.5 kV AC / 60 s
• Standardy: EN 60950-1, EMC: EN 61000-6-1/2/3/4
• Kategoria przepięciowa II, stopień zanieczyszczenia 2, stopień ochrony IP20

 Budowa i montaż

• Obudowa: aluminium, mocowanie na szynę DIN (IEC 60715/TH35)
• Wymiary: 40 × 130 × 115 mm
• Waga: ok. 400 g (0.405 kg)

Dodatkowe cechy

• Redundantne połączenie przez diody ORing
• Sygnał alarmowy i status pracy
• Zabezpieczenia termiczne i przeciwprzepięciowe zgodne z normami
