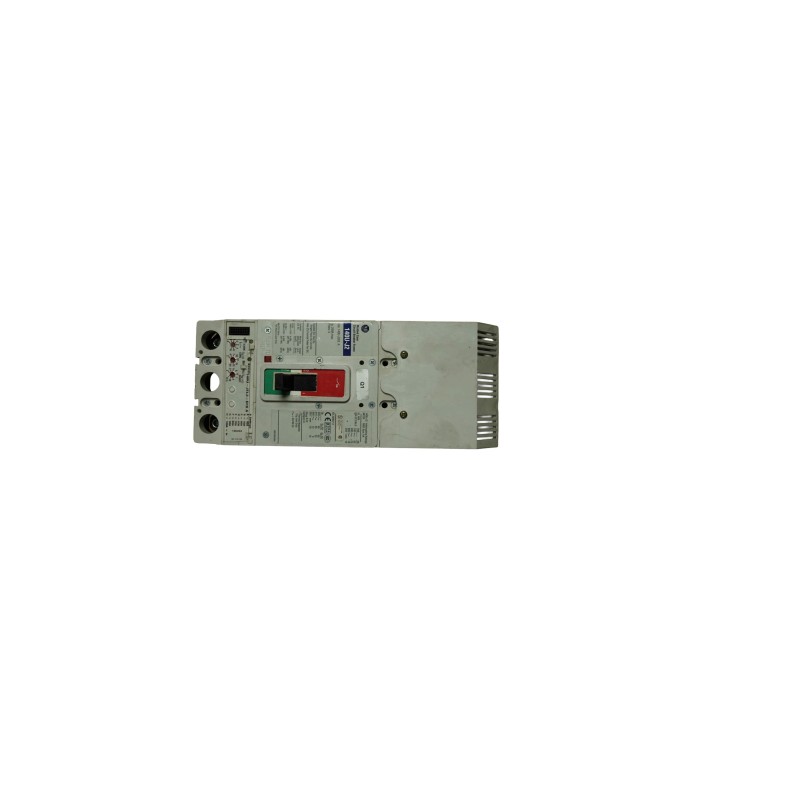

Allen Bradley Bulletin 140U

Zaawansowany przemysłowy wyłącznik kompaktowy z elektronicznym blokiem wyzwalacza typu LSI (regulacja czasu i prądu przeciążenia oraz zwarcia). Posiada przycisk mechanicznego testu („Push to Trip”), wskaźnik stanu styków (ON/OFF/TRIP) oraz fabrycznie wbudowany zestyk pomocniczy 140U-H-EA1 do sygnalizacji stanu pracy do układów nadrzędnych PLC.

Zastosowanie: Zabezpieczenie obwodów głównych i rozdzielczych niskiego napięcia w szafach zasilająco-sterowniczych, ochrona transformatorów, kabli zasilających oraz silników indukcyjnych o prądzie znamionowym do 100 A.

Producent: Allen-Bradley / Rockwell Automation

Seria: Bulletin 140U (Rama J / J-Frame)

Korpus / Rama: 140U-J2X3 Seria A (prąd ramy I max =250 A)

Moduł wyzwalacza (Trip Unit): 140U-JTL3-D10 Seria A (elektroniczny wyzwalacz LSI)

Zainstalowany styk pomocniczy (Aux Switch): 140U-H-EA1 (Style: 66C1570G61, 1x NO/NC)

Typ urządzenia: 3-biegunowy kompaktowy wyłącznik mocy (MCCB – Molded Case Circuit Breaker) z elektronicznym zabezpieczeniem nadprądowym

Liczba biegunów: 3P

Prąd znamionowy wyzwalacza : 100 A (regulacja prądu termicznego $I_r$ w zakresie 40 – 100 A za pomocą 8-pozycyjnego przełącznika: 40A, 45A, 50A, 63A, 70A, 80A, 90A, 100A)

Zdolność zwarciowa (IEC 60947-2 / UL 489):

• 230/240 V AC: 65k A

• 400/415 V AC: 25 kA

• 480 V AC (UL): 25 kA

• 600 V AC: 18 kA

• 250 V DC: 25 kA
