Panel operatorski Omron NB3Q-TW00B 3.5 cala

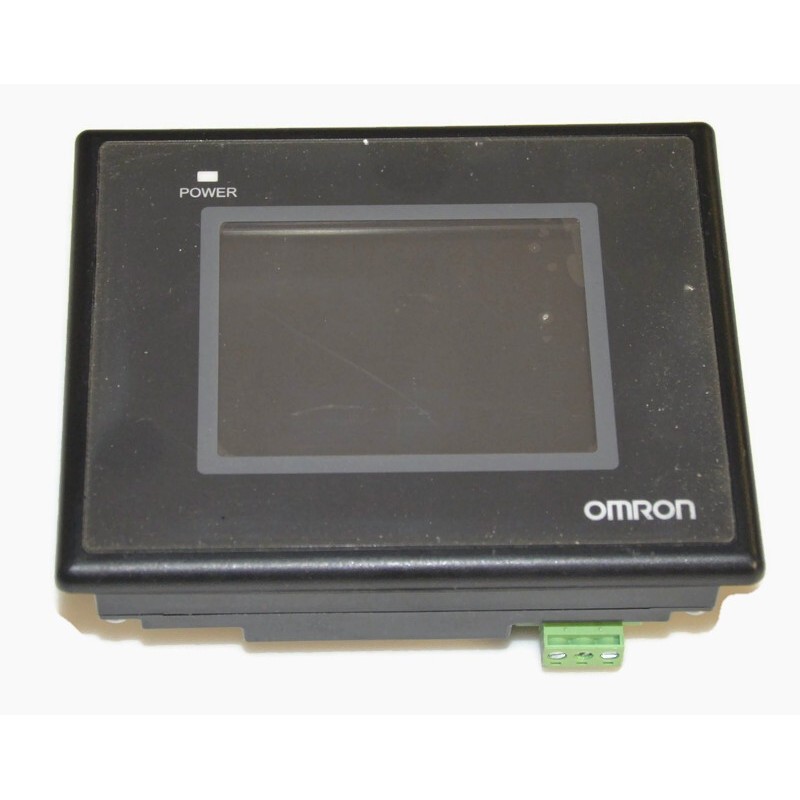

Panel operatorski Omron NB3Q-TW00B

Specyfikacja

• Producent: Omron.
• Model: NB3Q-TW00B.
• Przekątna ekranu: 3,5 cala.
• Rozdzielczość: 320 × 240 pikseli (QVGA).
• Typ wyświetlacza: kolorowy TFT LCD, z podświetleniem LED.
• Panel dotykowy: analogowa membrana rezystancyjna, żywotność min. 1 000 000 dotknięć.
• Liczba kolorów: 65 536 (16-bit)
• Zasilanie: 24 V DC typowo (zakres ~20,4-27,6 V DC).
• Stopień ochrony frontu: IP65 — przód panelu jest pyłoszczelny i odporny na bryzgi.
• Wymiary montażowe / wymiary frontu: front 129,8 mm × 103,8 mm, głębokość w obudowie ~52,8 mm.
• Zakres temperatur pracy: 0 °C do +50 °C.
• Interfejsy komunikacyjne: dla wersji TW00B m.in. jeden port RS-232C/422A/485 (COM1). Brak wbudowanego Ethernetu ani USB Host dla tej wersji.
• Pamięć wewnętrzna: 128 MB (łącznie z systemem) dla serii NB3Q

Zastosowanie:

• W maszynach przemysłowych jako główny panel operatorski — wyświetlanie statusu maszyny, alarmów, wykresów, sterowanie parametrami.
• W aplikacjach sterowania produkcją lub procesami, gdzie przestrzeń panelu jest ograniczona (3,5″ ekran).
• W połączeniu z PLC (np. linii produkcyjnej) przy użyciu RS-232C, RS-422/485 — umożliwia komunikację z jednostkami sterującymi.
• W instalacjach, gdzie front panelu wymaga dobrej ochrony (IP65) — np. warunki przemysłowe z możliwością zachlapania, zapylenia.
• W systemach retro-fit lub modernizacji istniejących maszyn, gdzie wymiana starszego panelu na nowoczesny z dotykiem jest korzystna.
