MarvelScan ręczny skaner 3D

MarvelScan

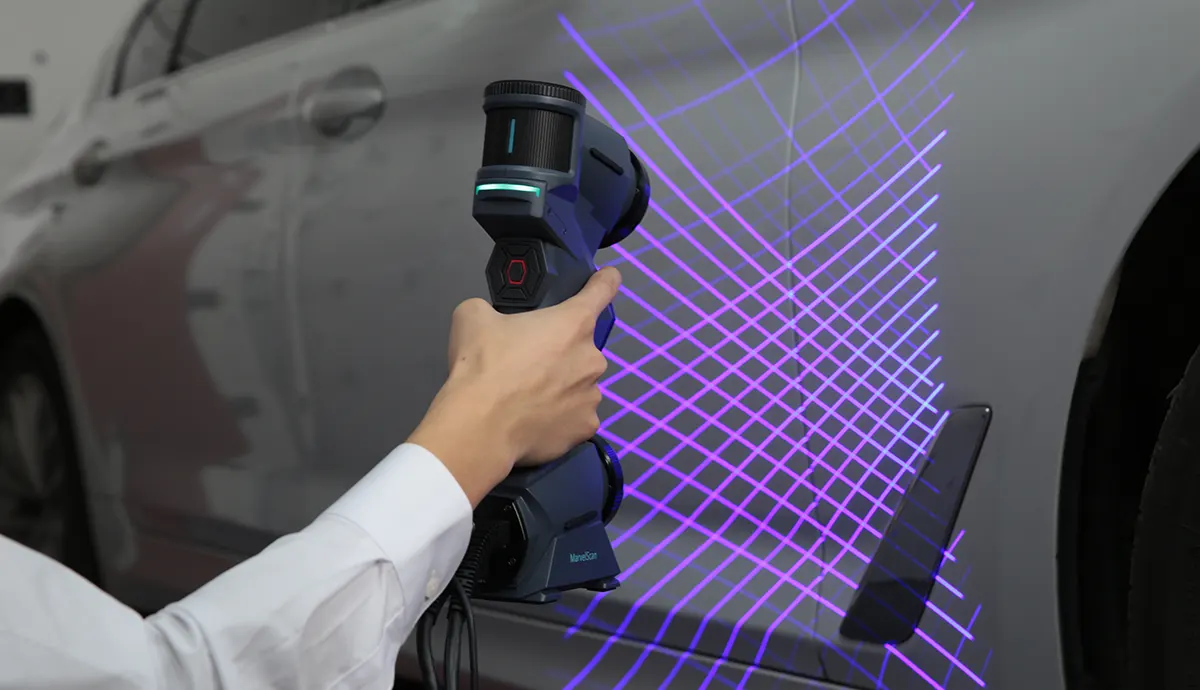

Nowoczesny, ręczny skaner 3D, zaprojektowany do szybkiego i bardzo precyzyjnego odwzorowywania geometrii obiektów w czasie rzeczywistym. Dzięki zastosowaniu technologii niebieskiego lasera oraz wbudowanej fotogrametrii umożliwia pracę zarówno w trybie wysokiej szybkości, jak i maksymalnej dokładności.

Urządzenie świetnie sprawdza się w takich zastosowaniach jak:

• kontrola jakości i inspekcja przemysłowa
• inżynieria odwrotna (reverse engineering)
• digitalizacja części i komponentów
• modelowanie 3D i prototypowanie
• branża motoryzacyjna, lotnicza i produkcyjna

Kompaktowa konstrukcja i stosunkowo niska waga sprawiają, że MarvelScan jest wygodny w użyciu w terenie oraz w trudno dostępnych miejscach, zachowując przy tym wysoką dokładność pomiarów.

Specyfikacja:

Tryby skanowania:

• Tryb standardowy
• Tryb dokładny

Szybkość skanowania:

• Tryb standardowy: 1 350 000 pomiarów/s
• Tryb dokładny: 600 000 pomiarów/s

Obszar skanowania:

• Do 600 × 550 mm

Źródło światła:

• Tryb standardowy: 22 niebieskie linie lasera + dodatkowa pojedyncza linia
• Tryb dokładny: 22 niebieskie linie lasera + dodatkowo 5 równoległych linii

Klasa lasera:

• Klasa II – bezpieczny dla wzroku

Rozdzielczość:

• Do 0,02 mm

Dokładność:

• Tryb standardowy: do 0,02 mm
• Tryb dokładny: do 0,01 mm

Niezależna wbudowana fotogrametria:

• Dokładność objętościowa: 0,02 mm/m
• Średnie odchylenie: 0,007 mm/m
• Głębokość pola: 600–5000 mm

Dokładność objętościowa:

• Bez markerów: 0,05 + 0,020 mm/m
• Z markerami: 0,015 + 0,035 mm/m
• Z wbudowaną fotogrametrią „Photoshot”: 0,015 + 0,020 mm/m
• Z zewnętrzną fotogrametrią „Photoshot”: 0,015 + 0,015 mm/m

Dokładność pomiaru otworów:

• Do 0,03 mm

Dokładność objętościowa pomiarów otworów:

• Bez markerów: 0,06 + 0,020 mm/m
• Z markerami: 0,025 + 0,035 mm/m
• Z wbudowaną fotogrametrią „Photoshot”: 0,025 + 0,020 mm/m
• Z zewnętrzną fotogrametrią „Photoshot”: 0,025 + 0,015 mm/m

Maksymalna odległość:

• Tryb standardowy: 350 mm
• Tryb dokładny: 150 mm

Głębia skanu:

• Tryb standardowy: 450 mm
• Tryb dokładny: 150 mm

Głębia skanu (maksymalny zasięg):

• 550 mm

Waga:

• 1,3 kg

Rozmiary:

• 300 × 150 × 70 mm

Standard połączenia:

• USB 3.0

Temperatura pracy:

• od -20°C do 40°C

Wilgotność pracy (bez kondensacji):

• 10% – 90%
