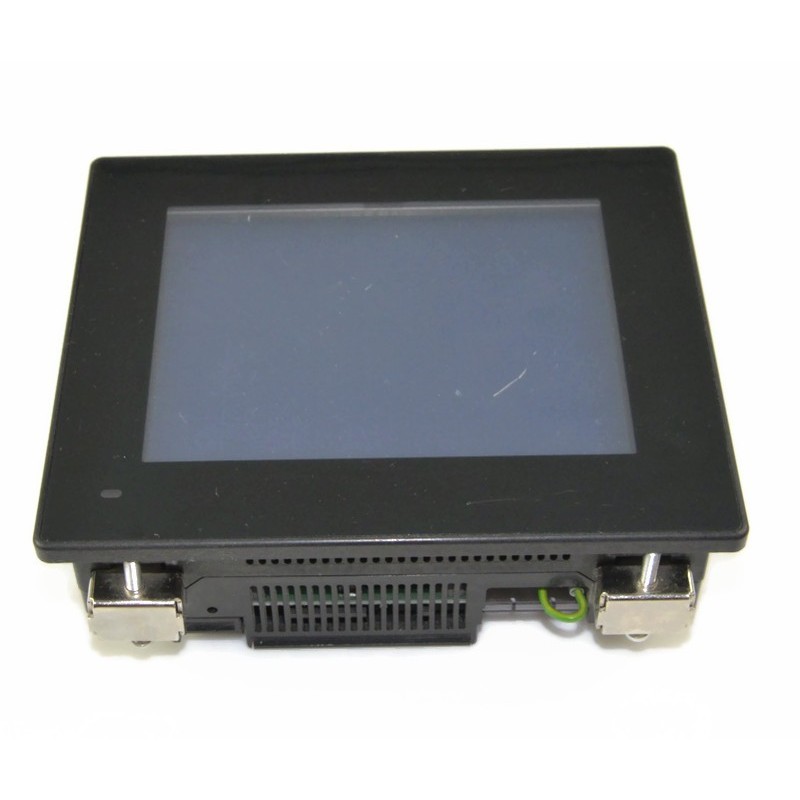

Panel dotykowy Mitsubishi GT1050‑QBBD

Panel dotykowy Mitsubishi GT1050‑QBBD

Wyświetlacz i panel dotykowy

• Rozmiar ekranu: 5,7″
• Rozdzielczość: QVGA, 320 × 240 punktów
• Typ wyświetlacza: Monochromatyczny LCD STN (niebiesko-biały), 16 poziomów szarości
• Kontrast: Regulacja w 16 poziomach
• Jasność (tylko LCD): ~260 cd/m² (dla modeli monochromatycznych)
• Podświetlenie: Świetlówka katodowa (CCFL), niewymienna przez użytkownika, z funkcją wykrywania wygaszenia
• Żywotność podświetlenia: ~50 000 h (do spadku jasności do 1/5 przy 25 °C)
• Panel dotykowy: Rezystancyjny, żywotność 1 milion dotknięć, do 2 jednoczesnych punktów dotyku, maks. 50 przycisków na ekran

Zasilanie i pamięć

• Zasilanie: 24 V DC
• Pamięć Flash: ok. 3 MB na projekty użytkownika
• Pamięć SRAM z podtrzymaniem bateryjnym: przechowuje zegar, receptury, alarmy; wykorzystuje baterię litową GT11-50BAT, żywotność ok. 5 lat

Komunikacja i interfejsy

• RS-422: 1 kanał, złącze D‑sub 9-pin (żeńskie), prędkość do 115 200 bps
• RS-232: również obsługiwane
• USB: do przesyłania programów za pomocą oprogramowania GT Works

Niezawodność i kompatybilność EMC

• Zgodność z EMC: Wymagany filtr ferrytowy (np. TDK ZCAT3035‑1330) na kablu zasilania 24 V, umieszczony maks. 75 mm od urządzenia
• Normy przemysłowe: Zgodność z EN61131‑2, oznaczenie CE

Warunki środowiskowe i mechaniczne

• Stopień ochrony z przodu: IP65 lub IP67 (w zależności od modelu)
• Temperatura pracy: Typowy zakres przemysłowy (~0–50 °C)
• Wymiary (około): 164 × 135 × 56 mm
• Otwór montażowy: ~153 × 121 mm
• Waga: ok. 0,93 kg (2,05 lb)

Najważniejsze cechy

• Intuicyjny interfejs użytkownika z panelem dotykowym
• Wbudowane funkcje: zarządzanie recepturami, historia alarmów, trendy, harmonogramy, obsługa wielu języków, poziomy dostępu
• Obsługa komunikacji RS-232 / RS-422 / USB
• Kompaktowa i łatwa do montażu konstrukcja, idealna do średniej wielkości aplikacji HMI
