Blok przygotowania powietrza FESTO

 Blok przygotowania powietrza FESTO

Kompletny, profesjonalny blok przygotowania i bezpiecznego zarządzania mediami roboczymi. Łączy w sobie pełne odcięcie awaryjne, automatyczną filtrację z odprowadzaniem wilgoci, precyzyjną redukcję ciśnienia, ciągłą kontrolę ciśnienia roboczego (presostat PEV) oraz dwukanałowe/dwustrefowe, sterowane elektrycznie łagodne załączanie zasilania maszyn (soft-start zapobiega gwałtownym uderzeniom tłoków po włączeniu).

Zastosowanie: Główne węzły zasilająco-bezpieczeństwa szaf pneumatycznych i gniazd zrobotyzowanych, zaawansowane linie montażowe, automaty pakujące oraz maszyny przemysłowe wymagające podziału na niezależne strefy bezpieczeństwa (zgodność z normami BHP i dyrektywą maszynową).

• Producent: FESTO

• Seria: Seria D (rozmiar konstrukcyjny MIDI)

• Typ urządzenia: Modułowa stacja przygotowania sprężonego powietrza, filtracji i bezpiecznego dwustrefowego załączania ciśnienia (Service Unit / Soft-Start & Safety Manifold)

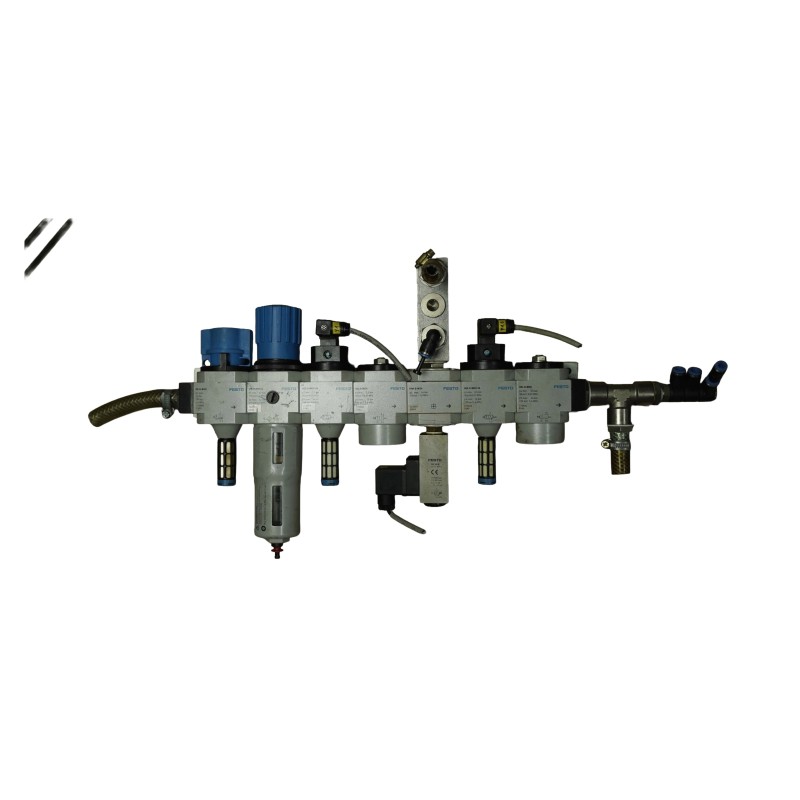

• Wykaz modułów składowych (od lewej do prawej):

  1. HE-D-MIDI (Nr kat. 170682): Ręczny zawór odcinający 3/2 z możliwością blokady kłódką (LOTO) i tłumikiem hałasu.

  2. LFR-D-MIDI-A (Nr kat. 162698): Filtroreduktor ciśnienia (0,5–12 bar) z metalową osłoną i automatycznym spustem kondensatu (oznaczenie „-A”).

  3. HEE-D-MIDI-24 (Nr kat. 172959): Elektryczny zawór załączający/odcinający 3/2 (cewka 24 V DC) z tłumikiem hałasu.

  4. HEL-D-MIDI (Nr kat. 170691): Pneumatyczny zawór łagodnego rozruchu / powolnego narostu ciśnienia (Soft-Start).

  5. FRM-D-MIDI (Nr kat. 170685): Moduł rozgałęziający (rozdzielacz), zintegrowany z:

     • PEV-1/4-B (Nr kat. 10773): Regulowany presostat elektromechaniczny (czujnik ciśnienia 1–12 bar, maks. 250 V AC / 125 V DC).

  6. HEE-D-MIDI-24 (Nr kat. 172944): Drugi elektryczny zawór załączający 3/2 (cewka 24 V DC z wtykiem).

  7. HEL-D-MIDI (Nr kat. 170691): Drugi zawór łagodnego startu (Soft-Start).

• Zainstalowany osprzęt dodatkowy: Tłumiki hałasu Festo U-MIDI / U-1/4, górny blok rozdzielacza, przewody ze złączkami wtykowymi oraz trójnik wyjściowy z zaworem.
