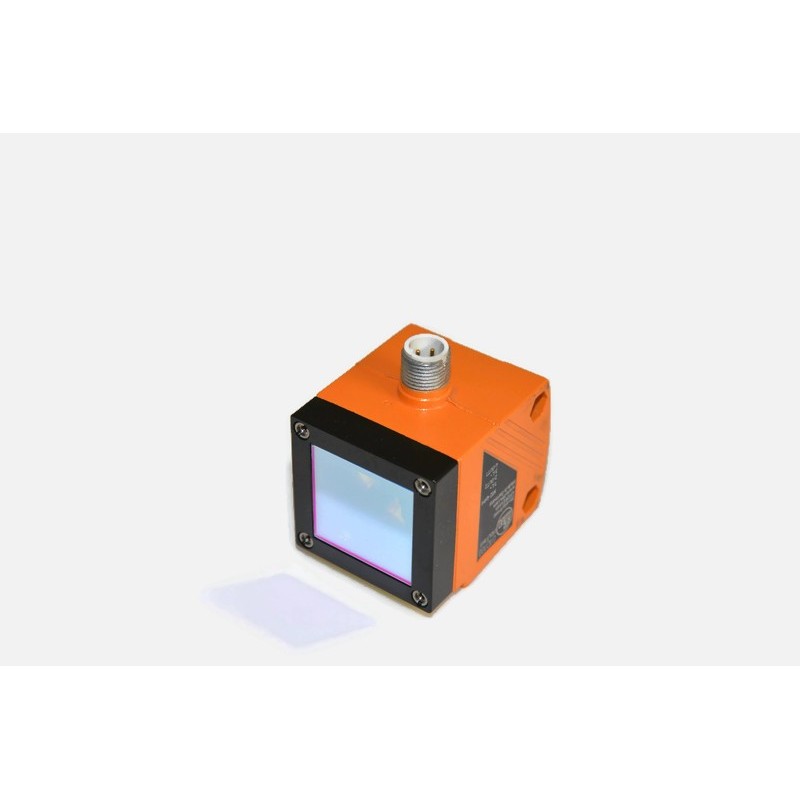

IFM O1D100 czujnik odległości laserowy 01DLF3KG

IFM O1D100 – czujnik odległości laserowy (01DLF3KG)

Producent: IFM Electronic GmbH (Niemcy)
Seria: O1D – Laser Distance Sensors

Specyfikacja techniczna:

• Typ czujnika
  • Czujnik odległości optyczny / fotoelektryczny z laserem (visible laser)
  • Klasa lasera: IEC 60825-1:2014 Klasa 2 (dla światła widzialnego)
• Klasa ochrony: IP67
• Zakres pomiaru (mierzalna odległość)
  • 0,2 m do 10,0 m (200 mm … 10000 mm)
• Wyjścia / sygnały
  • Dwa wyjścia cyfrowe (OUT1, OUT2), konfigurowalne
  • Wersja z interfejsem IO‑Link (możliwość komunikacji cyfrowej)
  • Możliwość funkcji analogowej (skalowanie analogowe mierzonej wartości)
• Zasilanie / prąd znamionowy
  • Napięcie zasilania: 18…30 V DC
  • Prąd pobierany: do ok. 150 mA (maksymalnie)
• Dokładność / powtarzalność
  • Dokładność i powtarzalność zależne od warunków i odległości – można konfigurować przez menu
  • Częstotliwość pomiarowa do ~50 Hz (w zależności od ustawień)
• Interfejs użytkownika / konfiguracja
  • Wyświetlacz alfanumeryczny 4‑cyfrowy (informacje i wskazania pomiaru)
  • Przyciski programujące / menu do ustawienia parametrów (próg przełączania, histereza, okno, itp.)
  • Tryby: pomiar ciągły, wyłącz laser, funkcje zaawansowane itp.
• Obudowa i złącza
  • Obudowa przemysłowa
  • Złącze: M12 × 1, 4‑pinowe
• • Czujnik działa w trybie z tłumieniem tła (background suppression)
• Funkcje dodatkowe / cechy specjalne
  • Możliwość skalowania zakresu pomiarowego (by dopasować go do aplikacji)
  • Funkcje okna (window), histerezy, opóźnień, tłumienia zakłóceń
  • Tryb „wyłącz laser” – możliwość czasowego wyłączenia emisji lasera, np. dla bezpieczeństwa lub oszczędności
  • Komunikacja IO‑Link umożliwia parametryzację i monitorowanie zdalne

Zastosowanie:

• dokładnego pomiaru odległości obiektów na dystansie do 10 m,
• kontroli położenia i obecności elementów w systemach transportowych i produkcyjnych,
• pomiaru poziomu (np. zbiorniki, pojemniki, silosy),
• detekcji obiektów błyszczących lub ciemnych (dzięki laserowi widzialnemu),
• zastosowań w automatyce przemysłowej, robotyce i logistyce.

Cechy charakterystyczne:

• Widzialny promień lasera ułatwia ustawienie sensora.
• Wyświetlacz z menu umożliwia konfigurację bez użycia komputera.
• Obudowa o wysokiej odporności mechanicznej, montaż za pomocą śrub M4.
• Wersje z IO-Link pozwalają na integrację z systemami diagnostyki zdalnej.
