Magnetyczne punkty posiadają magnesy, dzięki którym w prosty sposób można je przyczepić do metalowych powierzchni.
Rozmiar punktów referencyjnych podawany jest jako średnica wewnętrznego białego pola punktu, co pozwala na precyzyjne określenie ich wymiarów.
- Średnica wewnętrzna punktu referencyjnego: 3mm
- Średnica zewnętrzna punktu referencyjnego: 5,5mm
Punkty referencyjne to kluczowe znaczniki stosowane do skanowania obiektów w technologii 3D, umożliwiające dokładne rozpoznanie pozycji podczas procesu skanowania. Jest to najbardziej popularna i skuteczna metoda wykorzystywana w skanerach 3D. Znaczniki 3D naklejane są na skanowany obiekt, a oprogramowanie skanera rejestruje ich położenie.
Rozmiar znaczników może być różny, w zależności od obiektu, który jest skanowany. Zasada jest taka, że im większy obiekt, tym większe punkty referencyjne muszą zostać zastosowane. Dzięki temu skaner jest w stanie precyzyjnie zlokalizować obiekt w przestrzeni.
Proces skanowania odbywa się poprzez skanowanie obiektu z uwzględnieniem pozycji i odległości punktów referencyjnych. Każdy skan zapamiętuje pozycje znaczników, a oprogramowanie kompletuje te informacje w celu utworzenia modelu poligonalnego w jedną spójną całość.
Minimalna liczba punktów referencyjnych, która powinna być widoczna na jednym skanie, wynosi trzy. To zapewnia odpowiednią lokalizację obiektu w przestrzeni.
Dobór odpowiedniego rozmiaru punktów referencyjnych jest zależny od wielkości pola pomiarowego oraz rozdzielczości skanera 3D, aby uzyskać jak najwyższą jakość i dokładność skanowania. Dlatego warto dobrać odpowiednią wielkość znaczników w zależności od charakterystyki skanowanego obiektu oraz wymagań projektu.
Punkty referencyjne matowe można zastosować w przypadku skanerów wykorzystujących światło strukturalne białe lub niebieskie, takich producentów jak: GOM, Hexagon itp

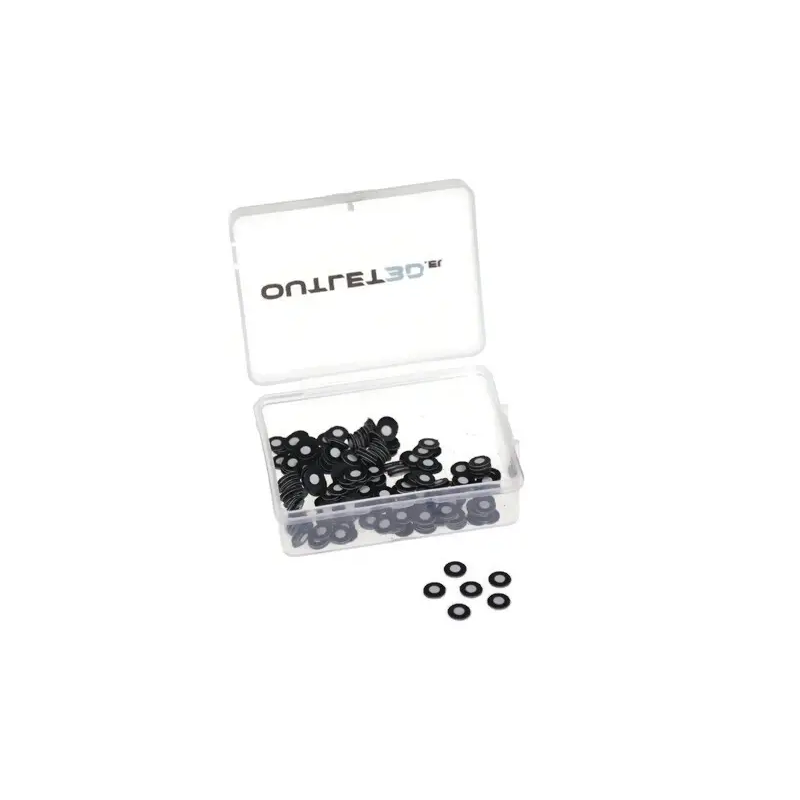

W jednym pudełku mieści się 300 sztuk magnetycznych matowych punktów
