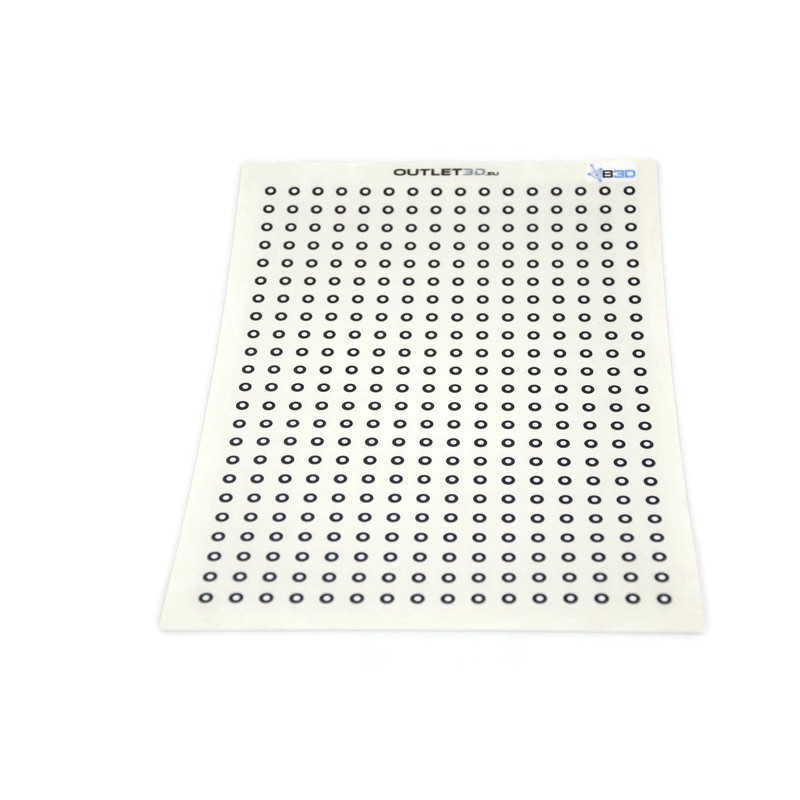

Punkty referencyjne 3mm - markery - skanowanie 3d

Jeden arkusz A4 zawiera 368 punktów

Rozmiar podaje się jako średnicę wewnętrznego białego pola punktu.

Średnica wewnętrzna: 3mm

Średnica zewnętrzna: 5mm

Punktami referencyjnymi znakuje się obiekty, które chcemy zeskanować na skanerze 3d. Jest to najbardziej popularna metoda i polega ona na rozpoznawaniu pozycji naklejek 3d , które są naklejone na skanowanym obiekcie. Znaczniki mogą być różnych rozmiarów. Wszystko zależy od tego jaki obiekt skanujemy. Zasada jest taka, że im większy element tym większe punkty muszą zostać zastosowane.

Sam pomiar wygląda w ten sposób , że oprogramowanie skanera , skanując zapamiętuje pozycje danego znacznika i skan po skanie kompletujemy model poligonalny w jedną całość. Przyjęte jest ,że jeden skan musi widzieć minimum 3 punkty referencyjne aby zlokalizować go w przestrzeni. Rozmiar punktów do danego obiektu dobiera się od wielkości pola pomiarowego oraz rozdzielczości skanera 3d.
